Краны шаровые ДУ300 в Астане
Кран шаровой ДУ300 предназначен для полного перекрытия потока в трубопроводе проходом 300 мм. В прайсах встречается под обозначениями кран dn300, кран ду 300 и кран 12". Магистральные трубопроводы, промышленные и энергетические объекты. Затвор - шар с центральным отверстием, управление - редуктор или привод.
Определение
Кран шаровой ДУ300 - запорная арматура с условным проходом 300 мм. Затвор выполнен в виде полого шара с центральным отверстием. В открытом положении отверстие совпадает с осью трубопровода, при повороте на 90 градусов - перекрывает поток. Управление - редуктор или привод. Отличается минимальным гидравлическим сопротивлением и полной герметичностью затвора.
Примеры маркировки разных производителей и брендов
Кран ДУ300 в каталогах и прайсах пишут по-разному: кран ду 300, кран dn300, кран dn 300, кран 300 мм (12"), 12" кран. Иногда запрашивают клапан 300 мм - речь об одном и том же изделии. Типовые артикулы производителей:
- 11с46п - фланцевый стальной кран
- 11с67п - стальной трубопроводный кран
- ЛД ЛШ.П.Т.Ф - серия полнопроходных трубопроводных кранов
В обозначении также указываются давление и среда: например, 11с67п ДУ300 PN16. Газовые исполнения маркируются отдельно и идут с сертификатом.
Основные технические характеристики
- условный проход: 300 мм (ДУ300, 12")
- номинальное давление: обычно PN16 или PN25, под заказ - PN40
- температура рабочей среды: от -60 до +200 °C для стальных, от -20 до +120 °C для латунных
- присоединение: фланцевое или приварное
- управление: редуктор или привод
- затвор: полнопроходной или стандартнопроходной

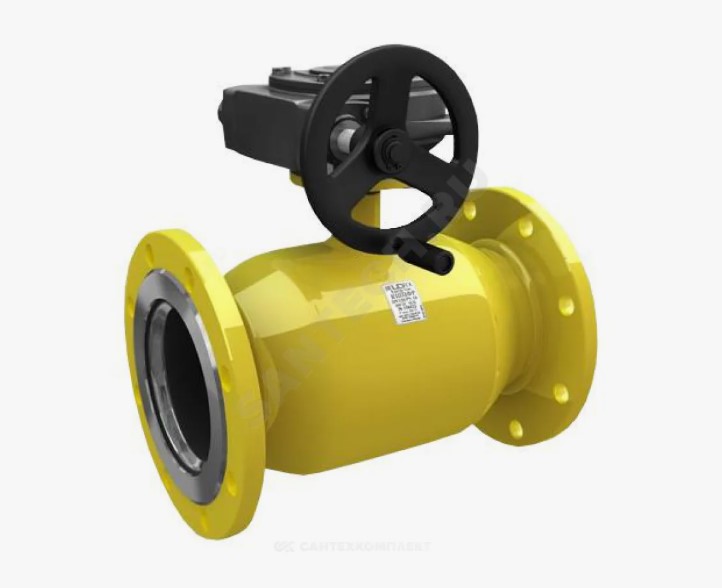

Конструкция и ключевые элементы
- корпус - разборный или цельный, с патрубками под фланцевое или приварное
- шар - полнопроходной или стандартнопроходной, с полировкой и хромированием
- седла - из фторопласта, прижимаются к шару и обеспечивают герметичность
- шток - стальной, с упором против вырыва под давлением
- уплотнение штока - фторопластовые кольца с поджатием
- управление - редуктор или привод
Материал корпуса и основных элементов
- сталь 20 - трубопроводы воды и пара
- сталь 09Г2С - северное исполнение, среды с отрицательными температурами
- нержавеющая сталь 12Х18Н10Т - агрессивные среды
- седла - фторопласт или металл по металлу в зависимости от исполнения
- шток - сталь с хромированием, уплотнение - фторопластовые кольца
Принцип работы
Кран ДУ300 работает как четвертьоборотный затвор. Внутри корпуса находится шар со сквозным отверстием. При повороте рукоятки на 90 градусов отверстие шара встает вдоль оси трубопровода - поток открыт. При повороте обратно проход перекрывается, фторопластовые седла прижимаются к шару и обеспечивают герметичность класса А. Положение затвора видно по рукоятке: вдоль трубы - открыто, поперек - закрыто.
Рабочие среды и сферы применения
Кран ДУ300 применяется на средах:
- вода, в том числе сетевая и подпиточная
- нефтепродукты
- природный и технический газ - в исполнении по ТУ завода
- сжатый воздух
- нейтральные жидкие и газообразные среды по паспорту
Краны шаровые ДУ300 используются на магистральных трубопроводах, объектах водоканалов и тепловых сетей, в нефтегазовом секторе, энергетике и на крупных насосных станциях.
Правила эксплуатации и ограничения
- шаровой кран - арматура запорного типа, для плавного регулирования расхода он не предназначен
- открывать и закрывать плавно: резкое закрытие вызывает гидроудар в системе
- при длительном простое проворачивать затвор раз в 3-6 месяцев, чтобы седла не прикипали к шару
- не применять кран на средах, не указанных в паспорте изделия
- для газопроводов использовать только исполнение с сертификатом для газовых сред
- при эксплуатации выше допустимой температуры срок службы уплотнений сокращается
- замена седел и уплотнений выполняется при потере герметичности затвора
Как выбрать кран ДУ300: на что обратить внимание
- давление PN изделия должно быть не ниже рабочего давления системы
- материал корпуса - под среду: латунь для воды, сталь для пара, газа и нефтепродуктов
- тип присоединения: фланцевое или приварное
- полнопроходное исполнение - если нужна максимальная пропускная способность и установка приборов учета
- для газовых систем - наличие сертификата и соответствующей маркировки
- наличие паспорта и сертификатов соответствия у поставщика
Сфера применения
Краны шаровые ДУ300 ставятся на магистральных трубопроводах, объектах водоканалов и тепловых сетей, в нефтегазовом секторе, энергетике и на крупных насосных станциях. Магистральные трубопроводы, промышленные и энергетические объекты.
Эксплуатация и монтаж
Фланцевые краны соединяют через прокладки, шпильки затягивают крест-накрест с равномерным усилием и дотягивают после опрессовки. У приварных исполнений патрубки сваривают с защитой седел от перегрева. Управление через редуктор не нагружают удлинителями. После монтажа трубопровод опрессовывают, кран оставляют в доступном для обслуживания месте.
Часто задаваемые вопросы о кранах ДУ300
Вопрос: Кран ДУ300 - это сколько дюймов?
Ответ: ДУ300 - это условный проход 300 мм, что соответствует трубной резьбе и дюймовому размеру 12". В прайсах кран ДУ300 часто указывают именно в дюймах.
Вопрос: Какое давление выдерживает кран ДУ300?
Ответ: В зависимости от исполнения - обычно PN16 или PN25, под заказ - PN40. Точное значение для конкретного артикула указано в паспорте изделия.
Вопрос: До какой температуры рассчитан кран ДУ300?
Ответ: Латунные исполнения - от -20 до +120 °C, стальные - от -60 до +200 °C. Для сред вне этого диапазона требуется специальное исполнение.
Вопрос: Можно ли краном ДУ300 регулировать расход?
Ответ: Нет. Шаровой кран - запорная арматура: он работает в двух положениях, открыто или закрыто. Для регулирования нужны вентили, клапаны или задвижки.
Вопрос: Чем полнопроходной кран отличается от стандартнопроходного?
Ответ: У полнопроходного отверстие шара равно проходу трубы, гидравлическое сопротивление минимально. У стандартнопроходного отверстие меньше, поток слегка дросселируется.
Вопрос: Подходит ли кран ДУ300 для газа?
Ответ: Только в исполнении для газовых сред: с соответствующим сертификатом и маркировкой. Обычный водяной кран на газопровод ставить нельзя.
Вопрос: Какое присоединение у крана ДУ300?
Ответ: Присоединение - фланцевое или приварное. Конкретный вариант зависит от модели и указан в паспорте.
Вопрос: Какой срок службы у шарового крана ДУ300?
Ответ: Производители обычно заявляют срок службы не менее 10 лет при соблюдении правил монтажа и эксплуатации. Ресурс затвора - тысячи циклов открытия и закрытия.
Вопрос: Выдают ли паспорт и сертификаты на кран?
Ответ: Да. На каждую партию оформляется паспорт изделия и сертификаты соответствия. При покупке их запрашивают у поставщика.
Вопрос: Кран ДУ300 после долгого простоя закрывается не полностью. Что делать?
Ответ: Проворачивать затвор от открытого положения к закрытому постепенно, несколько раз. Седла могут прижаться к шару, и равномерный износ восстанавливает герметичность. Если герметичность не восстановилась - кран подлежит замене или ремонту.
Где купить краны шаровые ДУ300
Купить краны шаровые ДУ300 можно у официального дилера DN-PN.RU. Цена и стоимость формируются по оптовому прайс-листу, оптовым клиентам предоставляются скидки. На каждую партию выдаются паспорт и сертификаты соответствия. В наличии ходовые артикулы, под заказ поставляются редкие исполнения. Узнать, сколько стоит кран ДУ300, и оформить заказ можно на сайте DN-PN.RU или у менеджера компании. Доставка по России.
